مشخصات 4093

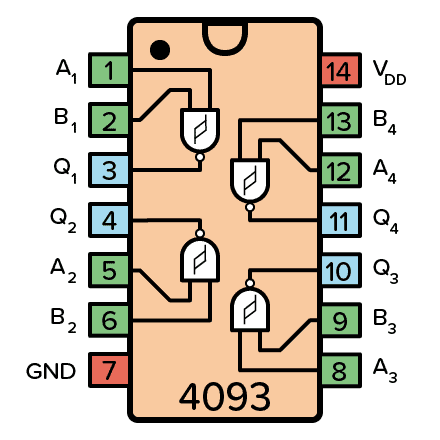

4093 یک آیسی منطقی از خانواده CMOS میباشد که شامل چهار گیت NAND دو ورودی با قابلیت شاپفر (Schmitt Trigger) است. این آیسی برای پیادهسازی توابع NAND و مدارهای مقاوم به نویز استفاده میشود. ویژگیهای فنی براساس دیتاشیت به شرح زیر میباشد:
• پکیج: DIP-14
• نوع نصب روی برد: Through Hole
• Function: Quad 2-Input NAND Gate with Schmitt Trigger Inputs
• Logic Type: CMOS 4000 Series
• ولتاژ تغذیه: 3V تا 15V (نامی 5V، 10V یا 15V)
• زمان تاخیر انتشار: حدود 200ns در Vdd=5V
• نوع خروجی: Push-Pull (CMOS Standard Output)
• دمای کاری: −55°C تا +125°C
• تعداد ورودی: 8 ورودی (2 ورودی برای هر گیت)
• تعداد خروجی: 4 خروجی (هر گیت یک خروجی)
• تعداد مدارها: 4 گیت NAND دو ورودی با Schmitt Trigger
