  • دسته بندی : گیت‌های منطقی
  • عنوان : آی سی 4075
  • کد محصول : 4075
  • نام کارخانه ای : CD4075
  • برند :
  • واحد شمارش : عدد

مشخصات 4075

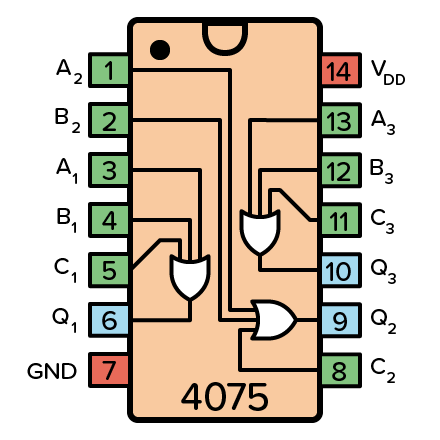

4075 یک آی‌سی منطقی از خانواده CMOS می‌باشد که شامل سه گیت OR سه ورودی است. این آی‌سی برای پیاده‌سازی توابع منطقی OR با ورودی‌های بیشتر در مدارهای دیجیتال استفاده می‌شود. ویژگی‌های فنی براساس دیتاشیت به شرح زیر می‌باشد:

• پکیج: DIP-14
• نوع نصب روی برد: Through Hole
• Function: Triple 3-Input OR Gate
• Logic Type: CMOS 4000 Series
• ولتاژ تغذیه: 3V تا 15V (نامی 5V، 10V یا 15V)
• زمان تاخیر انتشار: حدود 200ns در Vdd=5V
• نوع خروجی: Push-Pull (CMOS Standard Output)
• دمای کاری: −55°C تا +125°C
• تعداد ورودی: 9 ورودی (3 ورودی برای هر گیت)
• تعداد خروجی: 3 خروجی (هر گیت یک خروجی)
• تعداد مدارها: 3 گیت OR سه ورودی


  • بسته‌بندی DIP-14P
  • نوع CMOS, OR Gate
  • تعداد مدار 3 (سه گیت OR مستقل)
  • تعداد ورودی 3 ورودی برای هر گیت → مجموعاً 9 ورودی
  • منبع ولتاژ 3V تا 15V
  • حداکثر تأخیر انتشار 200ns در VDD = 5V
  • دمای کار ‎-55°C تا +125°C
  • دیپ یا اسم ام دی DIP
  • تعداد گیت ها 3
  • تعداد خروجی‌ها 3 (هر گیت یک خروجی دارد)
