مشخصات 4070 (Military Grade)

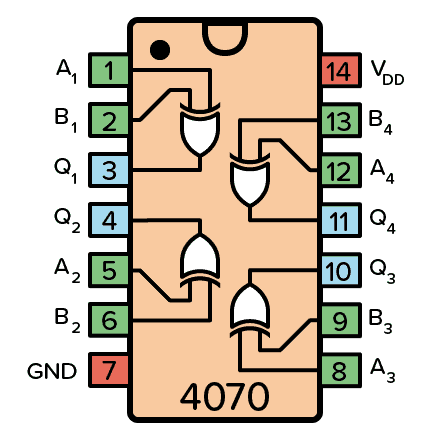

4070 یک آیسی منطقی از خانواده CMOS میباشد که شامل چهار گیت XOR دو ورودی است. نسخه نظامی این آیسی با پکیج مقاومتر و رنج دمایی گستردهتر عرضه میشود. ویژگیهای فنی براساس دیتاشیت به شرح زیر میباشد:
• پکیج: DIP-14 سرامیکی (Ceramic DIP)
• نوع نصب روی برد: Through Hole
• Function: Quad 2-Input XOR Gate
• Logic Type: CMOS 4000 Series
• ولتاژ تغذیه: 3V تا 15V (نامی 5V، 10V یا 15V)
• زمان تاخیر انتشار: حدود 200ns در Vdd=5V
• نوع خروجی: Push-Pull (CMOS Standard Output)
• دمای کاری: −55°C تا +125°C (Military Grade)
• تعداد ورودی: 8 ورودی (2 ورودی برای هر گیت)
• تعداد خروجی: 4 خروجی (هر گیت یک خروجی)
• تعداد مدارها: 4 گیت XOR
