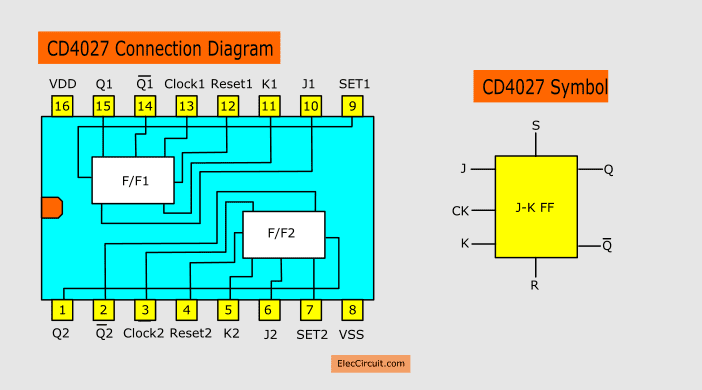

مشخصات آی سی 4027
4027 یک آیسی شامل دو فلیپفلاپ JK نوع Master-Slave از خانواده CMOS میباشد که در مدارات دیجیتال برای ذخیرهسازی و تقسیم فرکانس کاربرد دارد. ویژگیهای فنی براساس دیتاشیت به شرح زیر میباشد:
• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: Dual JK Master-Slave Flip-Flop
• Logic Type: CMOS 4000 Series
• ولتاژ تغذیه: 3V تا 15V (ولتاژ نامی 5V، 10V یا 15V)
• زمان تاخیر انتشار: حدود 200 نانوثانیه در 5V
• نوع خروجی: CMOS Push-Pull
• دمای کاری: −55°C تا +125°C
• تعداد ورودی: 5 برای هر فلیپفلاپ (J, K, Clock, Set, Reset)
• تعداد خروجی: 2 برای هر فلیپفلاپ (Q و Q̅)
• تعداد مدارها: 2 فلیپفلاپ JK
