مشخصات LM319
LM319 یک آیسی **مقایسهکننده ولتاژ (Dual Comparator) با سرعت بالا** است که شامل دو مقایسهکننده مستقل در یک چیپ میباشد. این آیسی در مدارهای اندازهگیری سریع، مبدلهای آنالوگ به دیجیتال (ADC) و سیستمهای کنترل بهکار میرود. ویژگیهای فنی براساس دیتاشیت به شرح زیر میباشد:

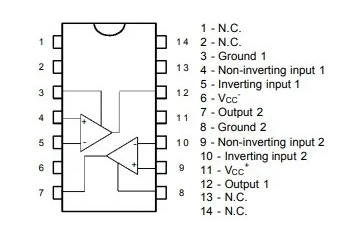

• پکیج: DIP-14
• نوع نصب روی برد: Through Hole
• Function: Dual High-Speed Voltage Comparator
• ولتاژ تغذیه: ±5V تا ±15V (یا 5V تا 36V تکقطبی)
• زمان پاسخ (Propagation Delay): حدود 80ns در ΔVin=20mV
• جریان مصرفی: حدود 2.5 mA برای هر مقایسهکننده
• ولتاژ آفست ورودی: حداکثر 5 mV
• جریان ورودی: حدود 100 nA
• نوع خروجی: Open-Collector (قابل کشش به ولتاژ بالا با مقاومت Pull-up)
• دمای کاری: 0°C تا +70°C
• تعداد ورودی: 4 (برای دو مقایسهکننده، هر کدام 2 ورودی)
• تعداد خروجی: 2 (هر مقایسهکننده یک خروجی)
