مشخصات 4050

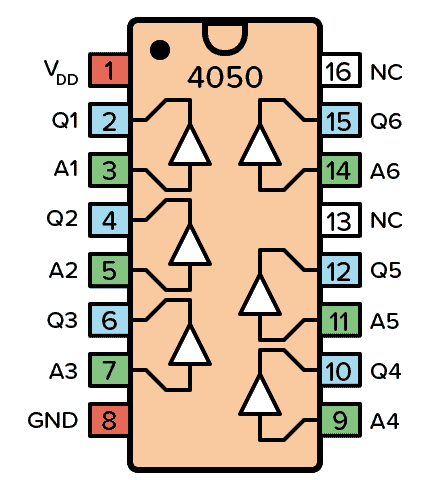

4050 یک آیسی از خانواده CMOS میباشد که شامل شش بافر غیرمعکوس (Hex Buffer) است. این آیسی برای درایو مستقیم ورودیهای TTL و همچنین تبدیل سطح ولتاژ در مدارات دیجیتال استفاده میشود. ویژگیهای فنی براساس دیتاشیت به شرح زیر میباشد:
• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: Hex Non-Inverting Buffer (Level Shifter)
• Logic Type: CMOS 4000 Series
• ولتاژ تغذیه: 3V تا 15V (نامی 5V، 10V یا 15V)
• زمان تاخیر انتشار: حدود 200 نانوثانیه در Vcc=5V
• نوع خروجی: CMOS Push-Pull
• دمای کاری: −55°C تا +125°C
• تعداد ورودی: 6 (هر بافر یک ورودی)
• تعداد خروجی: 6 (هر بافر یک خروجی)
• تعداد مدارها: 6 بافر غیرمعکوس
