|  #13056
206,050 ريال
  • دسته بندی : گیت‌های منطقی
  • عنوان : آی سی 4048
  • کد محصول : C56
  • نام کارخانه ای : CD4048
  • برند :
  • واحد شمارش : عدد

مشخصات 4048
4048 یک آی‌سی از خانواده CMOS می‌باشد که به‌عنوان یک گیت منطقی قابل برنامه‌ریزی عمل می‌کند. این آی‌سی قابلیت پیکربندی برای عملکردهای AND، OR، NAND، NOR، XOR و XNOR را دارد و در مدارهای ترکیبی پیچیده به‌کار می‌رود. ویژگی‌های فنی براساس دیتاشیت به شرح زیر می‌باشد:

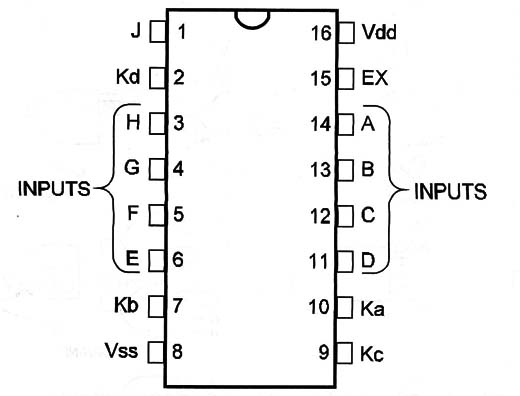

• پکیج: DIP-16
• نوع نصب روی برد: Through Hole
• Function: Programmable Logic Gate
• Logic Type: CMOS 4000 Series
• ولتاژ تغذیه: 3V تا 15V (نامی 5V، 10V یا 15V)
• زمان تاخیر انتشار: حدود 200 نانوثانیه در Vcc=5V
• نوع خروجی: CMOS Push-Pull
• دمای کاری: −55°C تا +125°C
• تعداد ورودی: 8 (ورودی‌های منطقی A تا H)
• تعداد خروجی: 1 خروجی منطقی (قابل برنامه‌ریزی)
• تعداد مدارها: 1 گیت منطقی قابل برنامه‌ریزی


  • بسته‌بندی DIP-16P
  • نوع CMOS, Configurable Logic (8-input OR/NOR)
  • تعداد مدار 1 (یک مدار قابل پیکربندی)
  • تعداد ورودی 8 ورودی اصلی + پایه‌های کنترل (MODE/EXPAND) → در مجموع حدود 10
  • منبع ولتاژ 3V تا 15V
  • حداکثر تأخیر انتشار 200ns در VDD=5V
  • دمای کار ‎-55°C تا +125°C
  • دیپ یا اسم ام دی DIP
  • تعداد گیت ها 1 (یک گیت بزرگ قابل پیکربندی)
  • تعداد خروجی‌ها 1 (خروجی OR/NOR)
