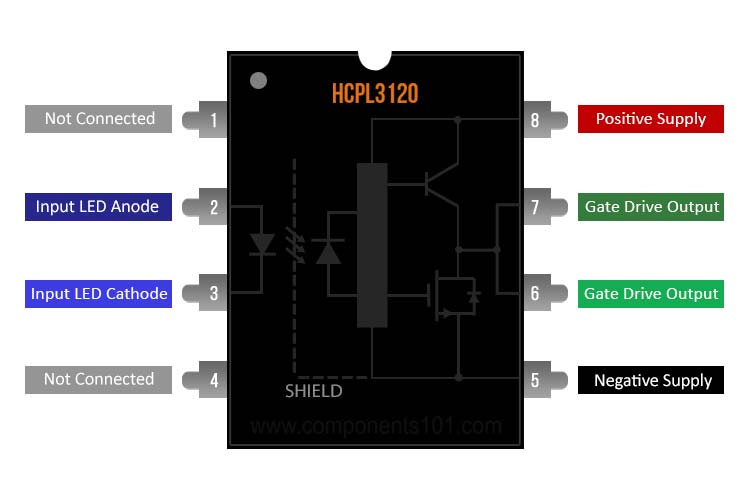

مشخصات آی‌سی HCPL3120

HCPL3120 یک **اپتوایزولاتور درایور گیت IGBT/MOSFET** با قابلیت جریان‌دهی بالا است که برای درایو ایزوله‌ی ترانزیستورهای قدرت در سیستم‌های صنعتی، اینورترها، SMPS و درایور موتور به‌کار می‌رود.  این آی‌سی دارای ایزولاسیون نوری تقویت‌شده و خروجی قدرتمند برای سوئیچ‌کردن سریع گیت در بارهای سنگین است.

پکیج: DIP-8
نوع نصب روی برد: Through Hole  (بسته به مدل)
Function: High-Speed Isolated Gate Driver
Logic Type: TTL/CMOS Compatible Input
ولتاژ تغذیه خروجی (VCC2): از 10V تا 30V
ولتاژ تغذیه ورودی (VCC1): 4.5V تا 5.5V
جریان خروجی پیک: ±2.0A
زمان تاخیر انتشار: حدود 500ns (typical)
توانایی ایزولاسیون: 2500Vrms (مدل استاندارد)
حداکثر سرعت سوئیچینگ: بیش از 100kHz
ولتاژ تفاضلی Common-Mode Rejection: حدود 15kV/µs
دمای کاری: -40°C تا +100°C

ویژگی‌های عملکردی:
  - خروجی درایور قدرتمند تا 2 آمپر برای گیت IGBT و MOSFET
  - ایزولاسیون ایمن بین بخش کنترل و قدرت
  - سازگاری کامل با ورودی‌های TTL و CMOS
  - حفاظت در برابر نویزهای شدید به‌خاطر CMRR بالا
  - زمان‌بندی سریع و مناسب برای منابع سوئیچینگ
  - عملکرد پایدار حتی در شرایط صنعتی

کاربردها:
  - درایور گیت IGBT در اینورترها
  - درایو گیت MOSFET در SMPS
  - کنترل موتورهای صنعتی و رباتیک
  - ایزولاسیون سطح بالا در تجهیزات قدرت
  - درایو‌های نیم‌پل و فول‌پل
