مشخصات LM709
LM709 یک **تقویت‌کننده عملیاتی (Operational Amplifier)** کلاسیک با پکیج 8 پایه است که برای کاربردهای عمومی در تقویت سیگنال، فیلترها و مدارهای کنترل آنالوگ استفاده می‌شود. نسخه 8 پایه معمولاً شامل همان عملکرد LM709 استاندارد با طراحی داخلی مشابه است. ویژگی‌های فنی براساس دیتاشیت به شرح زیر می‌باشد:

• پکیج: DIP-8
• نوع نصب روی برد: Through Hole
• Function: General Purpose Operational Amplifier
• ولتاژ تغذیه: ±5V تا ±15V (حداکثر 36V بین پایه‌های تغذیه)
• نرخ تغییر ولتاژ خروجی (Slew Rate): حدود 0.3V/µs
• بهره ولتاژ (Voltage Gain): تا 106dB
• باند فرکانسی (Gain Bandwidth Product): حدود 1MHz
• نوع خروجی: Single Ended (Analog Output)
• جریان مصرفی: حدود 3mA
• دمای کاری: 0°C تا +70°C

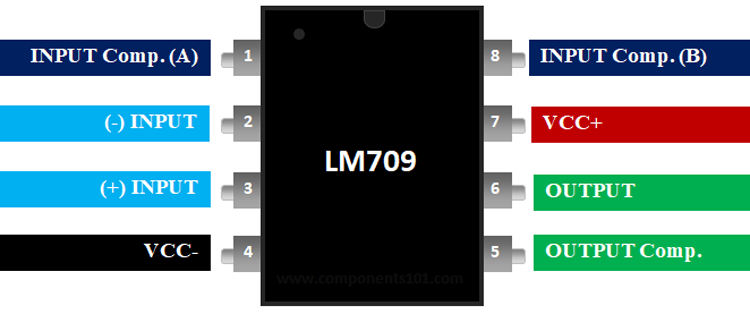

• نیاز به جبران‌سازی خارجی: دارد (Compensation Capacitor بین پایه‌های 1 و 8)
• کاربردها: فیلترهای فعال، تقویت‌کننده‌های DC و AC، مقایسه‌گرها، مدارهای کنترلی و صنعتی
