مشخصات سنسور ACS712-20A

ACS712-20A یک سنسور جریان خطی مبتنی بر اثر هال است که برای اندازه‌گیری جریان‌های AC و DC تا محدوده ±20A طراحی شده است. این سنسور دارای ایزولاسیون داخلی و خروجی آنالوگ خطی با ولتاژ مرکزی 2.5V می‌باشد.

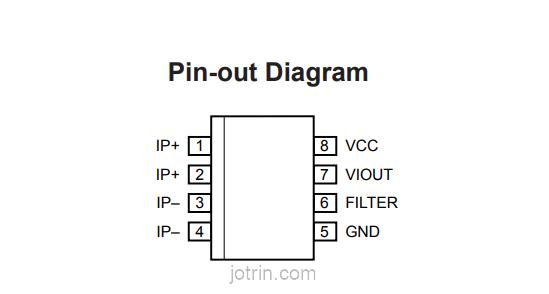

پکیج: SOIC-8
نوع نصب روی برد: SMD
Function: Hall Effect Linear Current Sensor
Logic Type: Analog Voltage Output
ولتاژ تغذیه (VCC): 4.5V تا 5.5V
جریان قابل اندازه‌گیری: ±20A
حساسیت خروجی: 100mV/A
ولتاژ خروجی در جریان صفر: 2.5V
پهنای باند: 80kHz
نویز خروجی: ~12mV (قابل کاهش با خازن فیلتر)
ایزولاسیون داخلی: 2.1kV RMS
جریان مصرفی داخلی: ~10mA
دمای کاری: -40°C تا +85°C
دمای ذخیره‌سازی: -65°C تا +165°C

ویژگی‌های عملکردی:
  - اندازه‌گیری جریان AC و DC تا ±20A
  - خروجی آنالوگ خطی و مرکز‌بندی‌شده در 2.5V
  - ایزولاسیون بالا برای کاربردهای قدرت
  - قابلیت کاهش نویز با خازن خارجی
  - پایداری مناسب در طیف وسیع دما
  - پاسخ‌دهی سریع با پهنای باند 80kHz

کاربردها:
  - اندازه‌گیری جریان بارهای صنعتی و موتورها
  - سیستم‌های محافظت جریان و جریان‌سنجی
  - منابع تغذیه سوئیچینگ، UPS، اینورتر
  - سیستم‌های انرژی خورشیدی و باتری
  - مانیتورینگ جریان در پروژه‌های میکروکنترلری
  - کاربردهای رباتیک و کنترل توان
