مشخصات سنسور ACS712ELCTR-05B

ACS712ELCTR-05B یک سنسور جریان آنالوگ مبتنی بر اثر هال است که قادر به اندازه‌گیری جریان‌های AC و DC با دقت بالا و ایزولاسیون داخلی می‌باشد. مدل 05B ویژه اندازه‌گیری جریان‌های ±5A با حساسیت 185mV/A است.

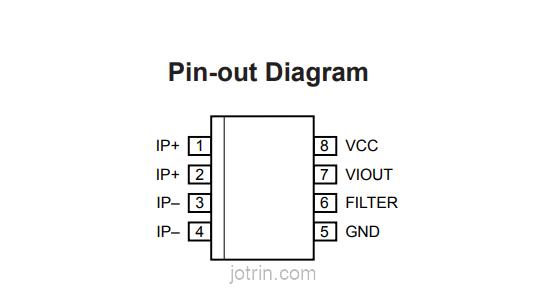

پکیج: SOIC-8
نوع نصب روی برد: SMD
Function: Hall Effect Linear Current Sensor
Logic Type: Analog Voltage Output
ولتاژ تغذیه (VCC): 4.5V تا 5.5V
جریان قابل اندازه‌گیری: ±5A
حساسیت خروجی: 185mV/A
ولتاژ خروجی در جریان صفر: 2.5V
پهنای باند: 80kHz
نویز خروجی: ~21mV (قابل کاهش با خازن خارجی)
ایزولاسیون داخلی: 2.1kV RMS
دمای کاری: -40°C تا +85°C
دمای ذخیره‌سازی: -65°C تا +165°C

ویژگی‌های عملکردی:
  - اندازه‌گیری جریان AC و DC
  - خروجی ولتاژ خطی با مرکز 2.5V
  - ایزولاسیون داخلی مبتنی بر اثر هال
  - حساسیت بالا برای جریان‌های کوچک
  - قابلیت کاهش نویز با خازن فیلتر
  - پهنای باند 80kHz مناسب کاربردهای سریع
  - پایداری و دقت مناسب در کاربردهای قدرت

کاربردها:
  - اندازه‌گیری جریان موتورهای AC/DC
  - سیستم‌های محافظت از مدار (Overcurrent Protection)
  - منبع تغذیه سوئیچینگ و اینورتر
  - شارژرهای صنعتی و سیستم‌های مدیریت باتری
  - پروژه‌های میکروکنترلر برای مانیتورینگ جریان
  - کاربردهای رباتیک و سیستم‌های انرژی خورشیدی
