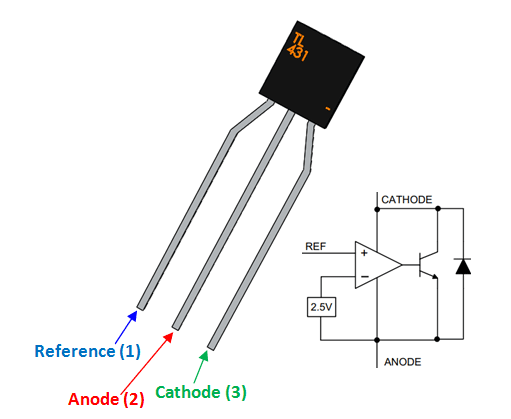

مشخصات آی‌سی TL431

TL431 یک **Shunt Voltage Reference قابل تنظیم** است که به‌عنوان مرجع ولتاژ دقیق و پایدار در مدارهای تغذیه، کنترل جریان و تنظیم ولتاژ استفاده می‌شود.
این آی‌سی عملکردی مشابه دیود زنر دارد اما با دقت و قابلیت تنظیم بالاتر.

پکیج: TO-92
نوع نصب روی برد: Through Hole
Function: Adjustable Shunt Voltage Reference
Logic Type: Linear Voltage Reference
ولتاژ مرجع داخلی (Vref): 2.495 V (typical)
ولتاژ خروجی تنظیمی (Vout): 2.5V تا 36V
جریان کاتد (Ika): 1 mA تا 100 mA
خطای ولتاژ مرجع: ±1% (typical)
نرخ تغییر ولتاژ با جریان (Dynamic Impedance): حدود 0.22 Ω
دمای کاری: -40°C تا +125°C
ویژگی‌های عملکردی:
  - مرجع ولتاژ دقیق و قابل تنظیم
  - قابل استفاده به‌عنوان دیود زنر با دقت بالا
  - پایداری ولتاژ نسبت به دما و جریان
  - قابلیت استفاده در مدارهای کنترل جریان و تغذیه سوئیچینگ
کاربردها:
  - منابع تغذیه دقیق و کنترل ولتاژ
  - مدارهای شانت رفرنس و تنظیم‌کننده جریان
  - ایزولاسیون و کنترل ولتاژ در مدارات SMPS
  - مدارهای آنالوگ و دیجیتال با نیاز به ولتاژ مرجع دقیق
