LM723
LM723
LM723
LM723
LM723
LM723
LM723
|  #12466
693,000 ريال
  • دسته بندی : رگولاتورهای ولتاژ - خطی
  • عنوان : آی سی LM723
  • کد محصول : 2172
  • نام کارخانه ای : LM723
  • برند :
  • واحد شمارش : عدد

مشخصات LM723

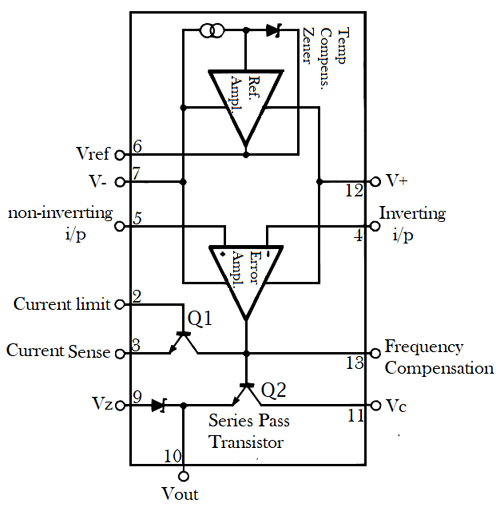

LM723 یک آی‌سی **رگولاتور ولتاژ قابل تنظیم (Adjustable Voltage Regulator IC)** است که برای تولید ولتاژ خروجی پایدار در محدوده گسترده‌ای از جریان و ولتاژ طراحی شده است. این آی‌سی قابلیت استفاده به‌صورت رگولاتور خطی یا سوئیچینگ را دارد. ویژگی‌های فنی براساس دیتاشیت به شرح زیر می‌باشد:

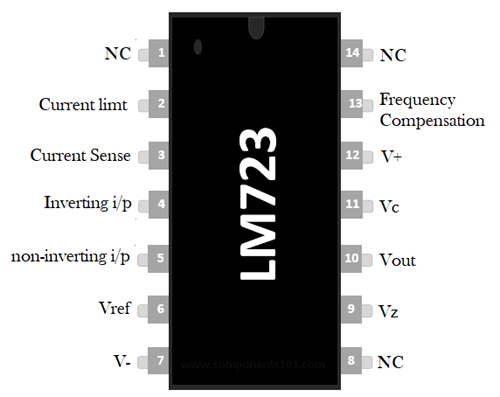

• پکیج: DIP-14
• نوع نصب روی برد: Through Hole
• Function: Adjustable Voltage Regulator / Reference
• ولتاژ ورودی: 9.5V تا 40V
• محدوده ولتاژ خروجی: 2V تا 37V (قابل تنظیم با مقاومت خارجی)
• جریان خروجی: تا 150mA (قابل افزایش با ترانزیستور خارجی)
• ولتاژ مرجع داخلی: 7.15V
• نوع خروجی: سری یا شنت (قابل پیکربندی)
• ریپل ریجکشن (Ripple Rejection): حدود 74dB
• دمای کاری: 0°C تا +70°C (مدل تجاری)
• توان مصرفی: حدود 650mW
• کاربردها: منابع تغذیه دقیق، رگولاتور قابل تنظیم، شارژرها، تنظیم ولتاژ در مدارهای آنالوگ


  • سازنده
  • سری LM723 / UA723
  • بسته‌بندی DIP-14
  • حداقل ولتاژ خروجی ثابت 2V
  • خروجی ولتاژ 2 V تا 37 V قابل تنظیم
  • خروجی جریان 150 mA (قابل افزایش با ترانزیستور خارجی تا چند آمپر)
  • محدوده خطا ±0.5 % (در دمای 25 °C)
  • ضریب دما 0.003 %/°C
  • نویز 0٫1 هرتز تا ۱۰ هرتز حدود 20µV rms
  • نویز 10 هرتز تا ۱۰ کیلوهرتز 100µV rms
  • ورودی ولتاژ 9.5V تا 40V
  • منبع جریان 2.5mA
  • دمای کار 0 °C تا +70 °C
  • دیپ یا اسم ام دی DIP
