LM348
LM348
LM348
LM348
LM348
|  #12460
353,753 ريال
  • دسته بندی : تقویت‌کننده‌ها - اپ امپ‌ها، بافرها و تقویت‌کننده‌های ابزاردقیق
  • عنوان : آی سی LM348
  • کد محصول : 2165
  • نام کارخانه ای : LM348N
  • برند :
  • واحد شمارش : عدد

مشخصات LM348N

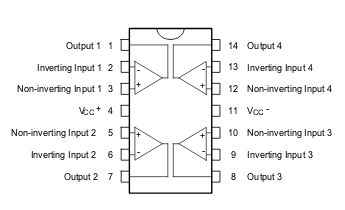

LM348N یک آی‌سی **تقویت‌کننده عملیاتی چهارگانه (Quad Operational Amplifier)** از خانواده آنالوگ است که شامل چهار آپ‌امپ مستقل در یک پکیج می‌باشد. این آی‌سی مشابه LM324 است اما برای عملکرد دقیق‌تر در سرعت و پهنای باند بالاتر طراحی شده است. ویژگی‌های فنی براساس دیتاشیت به شرح زیر می‌باشد:

• پکیج: DIP-14
• نوع نصب روی برد: Through Hole
• Function: Quad Operational Amplifier (چهار تقویت‌کننده عملیاتی مستقل)
• ولتاژ تغذیه: ±3V تا ±18V یا تک‌منبع 6V تا 36V
• جریان بایاس ورودی: حدود 30nA (typical)
• ولتاژ آفست ورودی: حدود 2mV (typical)
• پهنای باند بهره واحد (Gain Bandwidth): حدود 1 MHz
• سرعت چرخش (Slew Rate): حدود 0.5 V/µs
• نوع خروجی: Push-Pull (توانایی درایو بارهای متوسط)
• دمای کاری: 0°C تا +70°C (نسخه تجاری)
• تعداد ورودی: 8 (2 ورودی برای هر آپ‌امپ)
• تعداد خروجی: 4 (هر آپ‌امپ یک خروجی مستقل دارد)
• تعداد مدارها: 4 تقویت‌کننده عملیاتی در یک تراشه


  • بسته‌بندی DIP-14P
  • عملکرد Quad Operational Amplifier (چهار تقویت‌کننده عملیاتی در یک پکیج)
  • نوع General Purpose
  • منبع ولتاژ از ±3V تا ±18V
  • حداکثر جریان ورودی 100 nA
  • ولتاژ آفست 5mV، حداکثر تا 15mV
  • خروجی جریان 20mA
  • فرکانس Unity Gain Bandwidth حدود 1MHz
  • دمای کار 0°C تا +70°
